柯尼卡美能達復印機BH652轉印帶是一個配件,配件編碼：A2WUR70622。復印機的每個耗材、配件都會有一定的壽命，轉印帶也不例外，當耗材、配件壽命到期時，機器則會顯示相應的代碼提示，如果液晶顯示屏上顯示請快更換轉印帶，則表示轉印帶單元壽命即將耗盡。此時，只需要把轉印帶更換掉，復印機就可以正常使用了。

柯尼卡美能達BH652轉印帶組件參數

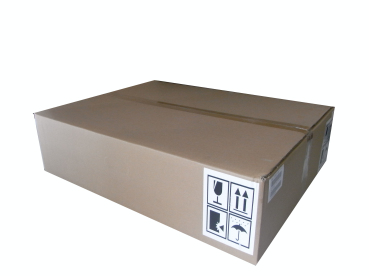

柯尼卡美能達BH652轉印帶組件圖片

轉印帶更換步驟

1. 打開上部右門.

2. 拆下螺釘[1] 和上部右門止動器.

柯尼卡美能達BH652轉印帶更換步驟1

3. 擰松帶肩螺釘[1], 然后向主機后方滑動圖像轉印入口導向止動器[2].

柯尼卡美能達BH652轉印帶更換步驟2

4. 向主機后方滑動圖像轉印入口導軌[1], 然后將其拆下.

注

? 拆下轉印帶單元時, 請確保拆下圖像轉印入口導軌. 試圖拆下帶圖像轉印入口導軌

的轉印帶單元, 可能會造成轉印帶表面損壞.

柯尼卡美能達BH652轉印帶更換步驟3

5. 拆下2 個螺釘[1], 然后向主機右方拉2 個轉印帶鎖[2] 松開轉印帶.

注

? 最大限度得拉動轉印帶鎖(轉印帶完全松開的位置),以松開轉印帶. 安裝轉印帶單元

時, 還請確保打印帶鎖處于完全解鎖位置.

柯尼卡美能達BH652轉印帶更換步驟4

6. 將導軌[1] 安裝在主機上, 然后用帶肩螺釘[2] 固定.? 確保將導軌上的突起( 兩處) 插入主機上的定位銷孔[3]( 兩處) 中.

柯尼卡美能達BH652轉印帶更換步驟5

7. 抓住轉印帶單元的部件[1], 然后將其滑出直至觸碰到導軌的止動器[2].

柯尼卡美能達BH652轉印帶更換步驟6

8. 如圖所示, 改變握持轉印帶單元[1] 的方式, 然后將其拆下.

注

? 請勿觸碰轉印帶單元的表面.

? 用諸如防曬布等物品覆蓋轉印帶單元, 使其表面避免灰塵或異物侵?jǐn)_

? 拆卸/ 重裝轉印帶單元時, 請確保觸點[1] 不碰到轉印帶單元鎖的螺釘

柯尼卡美能達BH652轉印帶更換步驟7

柯尼卡美能達BH652轉印帶更換步驟8

9. 若要重新安裝, 請按照與拆卸相反的順序執行.

柯尼卡美能達BH652轉印帶更換步驟9

若要重新安裝, 請按照與拆卸相反的順序執行
